Suzhou Blauberg Motoren Teknoloji co, Ltd se youn nan dirijan manifaktirè yo ak founisè blauberg bl-a350c-ec-07 350mm ec axial fanatik nan Lachin. Byenveni nan achte esansyèl kalite siperyè pwodwi Customized te fè nan peyi Lachin isit la epi jwenn sitasyon nan faktori nou an. Pou konsiltasyon pri, kontakte nou.

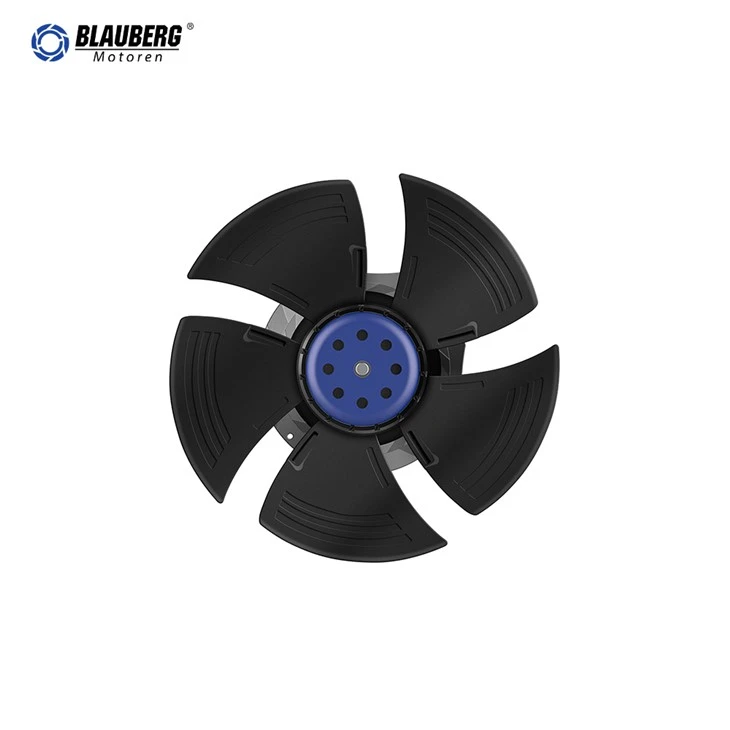

BL-A350C-EC-07 se yon fanatik axial 350 mm EC ak yon motè monofaz 230 VAC. Li bay airflow axial, 0-10 VDC/PWM kontwòl vitès ak fidbak siyal tach.
Enfòmasyon de baz
| Modèl No. | BL-A350C-EC-07 | Kalite fanatik | EC Axial Fan |
| Motè | MECL09225P | Faz | 1~ |
| Voltaj nominal | 230 VAC | Frekans | 50/60 Hz |
| Ranje vòltaj | 200–277 VAC | Metòd done | FA |
| Vitès nominal | 1670 ± 5% RPM | Max. Antre pouvwa | 200 W |
| Max. Antre aktyèl | 1.4 A | Nivo son | 68 dB (A) |
| Tanperati anbyen | -25 degre a +60 degre | Pwoteksyon | IP55 |
Deskripsyon teknik
| An jeneral dimansyon | 350 × 350 × 109 mm | Operasyon Mode | S1 |
| Materyèl Impeller | PA66+GF | Portant | Portant boul |
| Kantite lam | 5 | Direksyon Airflow | Axial |
| Direksyon wotasyon | Envers, gade nan direksyon rotor | Klas izolasyon | Klas B |
| Kontwòl Antre | 0-10 VDC / PWM | Sòti ekstèn | +10 VDC, max. 10 mA |
| Fonksyon Pwoteksyon | Rotor fèmen, tèmik, sou/anba{0}}vòltaj, surkouran ak demaraj mou | Sètifikasyon | CCC, CE, RoHS |
Aplikasyon pou pwodwi
| 1 | Ekipman vantilasyon | 9 | Inite manyen lè yo |
| 2 | Refwadisman ekipman | 10 | Sistèm HVAC |
| 3 | Kabinèt kontwòl | 11 | Chalè-ekipman echanj |
| 4 | Telecom anvlòp | 12 | Done-sant refwadisman |
| 5 | Ekipman pou pirifye lè | 13 | Ekipman refrijerasyon |
| 6 | Refwadisman machin endistriyèl | 14 | Pouvwa elektwonik refwadisman |
| 7 | Inite vantilasyon | 15 | Ekipman laboratwa |
| 8 | Aparèy elektrik | 16 | Vantilasyon jeneral fòse-lè |
Pèfòmans lè
Pèfòmans lè mezire dapre AMCA210/GB1236 enstalasyon kategori A. Valè yo pibliye yo valab anba kondisyon yo espesifye mezi epi yo ka varye ak enstalasyon. Pou devyasyon nan konfigirasyon estanda a, verifye paramèt yo sou inite enstale a.

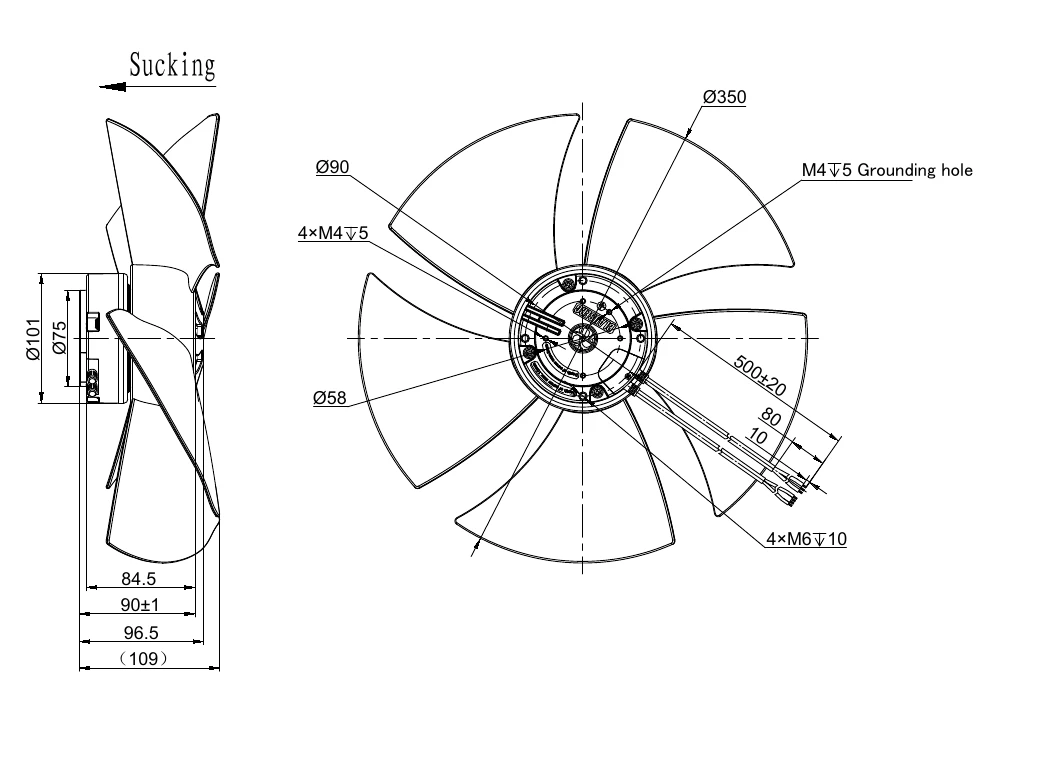

Dimansyon jeneral
An jeneral dimansyon: 350 × 350 × 109 mm. Al gade nan desen ki anba a pou aliye ak dimansyon kab.
Koneksyon elektrik
| Liy | Koneksyon | Koulè | Fonksyon / Devwa |
|---|---|---|---|
| Liy pouvwa | PE | Vèt/Jòn | Pwoteksyon Latè |
| Liy pouvwa | U1 / L | Brown | Fil viv |
| Liy pouvwa | U2 / N | Ble | Fil net |
| Liy kontwòl | U4 / +10V | Wouj | Fiks 10 VDC pwodiksyon, ± 5%, max . 10 mA; SELV |
| Liy kontwòl | U5 / kontwòl vitès | Jòn | 0-10 V / PWM; max. PWM 10 V; SELV |
| Liy kontwòl | U6 / Siyal Feedback | Blan | Tach pwodiksyon, 5 pulsasyon / revolisyon; SELV |
| Liy kontwòl | U7 / GND | Ble | Tè referans; SELV |
Fanatik la bay yon siyal pwodiksyon vitès. Vfg ak rezistans rale-up la se kliyan an ki konekte. Vfg=(3.3–30) VDC; R Pi gran pase oswa egal a 1000 × (Vfg) Ω.
Remak
Konekte liy elektrik la ak liy kontwòl estrikteman dapre dyagram nan fil elektrik.
Pa konekte fil siyal blan an dirèkteman nan fil siyal wouj la oswa ekstèn ekipman pou pouvwa DC.
Tcheke vòltaj la -règleman opinyon si fanatik la pa fonksyone apre kòmanse; pa manyen roue a oswa rotor apre enèji.
Kite kèk segonn pou fanatik la kòmanse apre limen-; pa manyen pati k ap vire pandan y ap fonksyone sou pouvwa-oswa ki ba-vitès.
Anvan limen, konfime ke motè a enstale seryezman.
Si kab pouvwa a domaje, li dwe ranplase pa manifakti a.
Pa lage, frape oswa lave motè a.
Konsilte Blauberg anvan ou sèvi ak pwodwi espesyalman Customized andeyò kondisyon operasyon yo te dakò.
Kav motè a ka cho apre fanatik la sispann; anpeche boule si sa nesesè.
Anvan operasyon an, vire rotor la alamen pou konfime pa gen okenn kolizyon oswa entèferans.
Motè a pa dwe itilize pou kont li san yon roue oswa chaj.
Sere nan yon depo pwòp ayere nan -40 degre a +80 degre, max. 95% RH, san gaz korozif ak omwen 15 cm anwo tè.
Kenbe pwodui sa a lwen timoun yo.
